CLP2300

磁場范圍: ±2Gauss

分辨率: ﹥67uGauss

精度: 0.1%FS @±1Gauss

接口形式：232/485

工作電壓：DC6.5~15V

工作溫度：-40°C~85°C

產品介紹

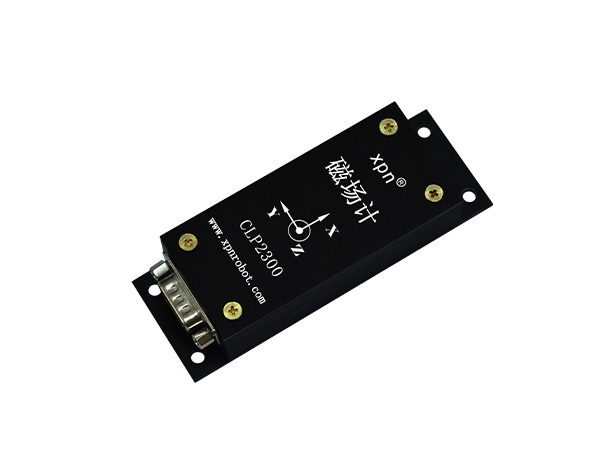

CLP2300 磁力計國產化水平達到百分之百，CLP2300 為帶微處理器的三軸智能數字磁力計，采用國產的 AMR2501 磁阻傳感器，可分別測試 X、Y、Z 三軸磁場強度和方向，內部高速高精度 A/D 轉換，磁場分辨率為 67 微高斯。CLP2300 有 RS232、RS485 兩種接口，CLP2300以帶有 9 針連接器的線路板形式或帶有 9 針連接器的鋁外殼封裝形式提供給用戶。

工作溫度范圍-40℃到+85℃。保存溫度-50℃到+125℃。

應用范圍

車載衛星通訊設備

無人機

車輛遙感監測

性能參數

特性	條件		最小	典型	最大	單位
磁場范圍	滿量程		-2		2	Gauss
分辨率	改變輸出的最小磁場變化		67			uGauss
精度	RSS of all errors @25℃	±1Gauss		0.1	0.52	%FS
精度	RSS of all errors @25℃	±2Gauss		1	2	%FS
線性誤差	最佳擬合直線@25℃	±1Gauss		0.1	0.5	%FS
線性誤差	最佳擬合直線@25℃	±2Gauss		1	2	%FS
磁滯誤差	3個循環±2Guass @25?C			0.01	0.02	%FS
重復誤差	3個循環±2Guass @25?C			0.05	0.10	%FS
增益誤差	零讀數時磁場			0.05	0.1	%FS
偏置誤差	零讀數時磁場			0.01	0.03	%FS
溫度漂移	增益的溫度系數			-600		ppm/?C
溫度漂移	偏置的溫度系數(with S/R ON)			±114		ppm/?C
電源影響	6.5-15V，1G磁場			150		ppm/V

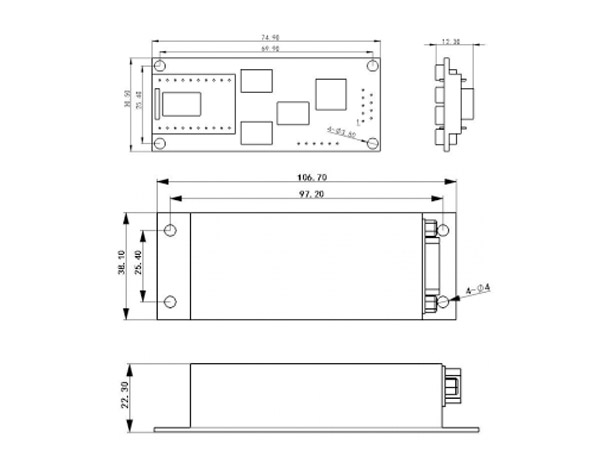

尺寸圖

尺寸

長：106.7 寬：38.1 高：22.3mm
