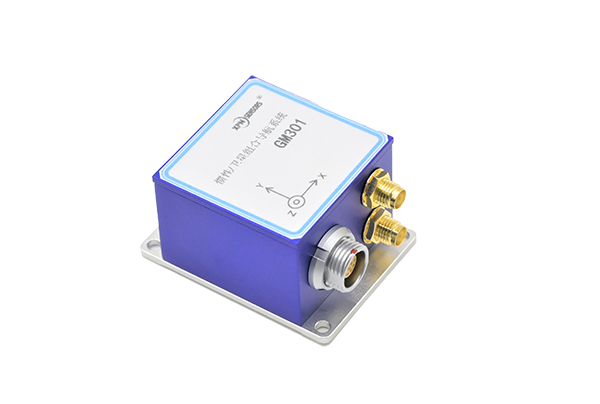

GM301-GNSS/INS

陀螺量程：± 300°

陀螺非線性度：0.02%

陀螺零偏不穩定性：2°/h

加速度計量程：±6g

加速度計零偏穩定性：0.06mg

接口形式：RS-232， RS-422， CAN 接口，PPS(5V

防護等級：IP55

外形特點：體積小

產品介紹

GM301 系列是北京信普尼科技有限公司自主研發的導航產品，功能范圍從慣性測量單元（IMU）、航姿參考系統（AHRS）到完全集成的 GNSS/INS 解決方案。產品包含 3D 慣性傳感器組件（陀螺儀和加速度計）和 3 軸磁力計，以及可選的 GNSS 接收器。采用多傳感器數據融合技術將衛星定位和磁航向定位與慣性測量相結合，能夠提供多種導航參數的全新組合導航產品，擁有完全自主的融合算法，可以為多種復雜場景的應用提供連續、高精度的位置、速度、航姿信息，具有全天候、全球覆蓋、高精度、高時效、應用廣泛等優點。

應用范圍

無人機導航

智能駕駛

精準農耕

動中通

巡檢機器人

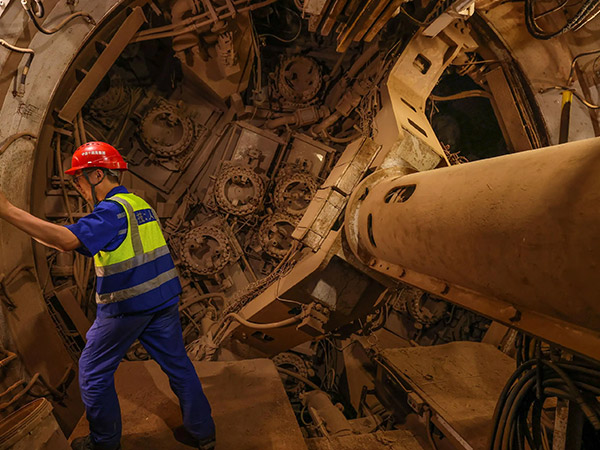

盾構機精準導航

性能參數

項目		條件	指標			單位
項目		條件	最小	典型	最大
定位精度		單天線	1.5			m
方位精度（RMS）		單天線		0.4		°
方位精度（RMS）		雙天線(> 2 m 基線)		0.2		°
橫滾/俯仰精度（RMS）		靜態測試		0.05	0.1	°
橫滾/俯仰精度（RMS）		動態測試		0.1	0.2	°
速度精度		單天線	0.1			m/s
數據更新率		1～200Hz	最大200 （可配置）			Hz
波特率			460800、614400			bps
IMU 指標	陀螺量程		± 300			°/s
	陀螺非線性度	±250°，陀螺轉臺測試		0.02		%
	零點偏差值	±250°，陀螺轉臺測試		0.004		°/s
	常溫零偏穩定性	1σ	0.001	0.004	0.04	°/s
	陀螺零偏不穩定性	Allan Deviation		2	2.5	°/h
	陀螺角隨機游走			0.03		°/√h
	加速度計量程		±6			g
	加速度計零偏穩定性		0.04	0.06	0.08	mg
磁力計	量程		±2			Gs
磁力計	線性度		0.05			%
冷啟動時間		整機	≤30			s
對外接口		RS-232， RS-422， CAN接口，PPS(5V)
電磁兼容性		GB/T17626.2-2018	電源線、信號線：ESD4級(±8KV) 外殼表面：ESD2級(±4KV)
電磁兼容性		GB/T17626.5-2019	電源線：線-地（共模）±2KV 信號線：線-地（共模）±1KV
振動		GJB150.16A-2009	5Hz-3mm定頻測試半小時 5.5Hz-3mm定頻測試半小時 20-200Hz-2g測試1h
絕緣電阻		≥100				MΩ

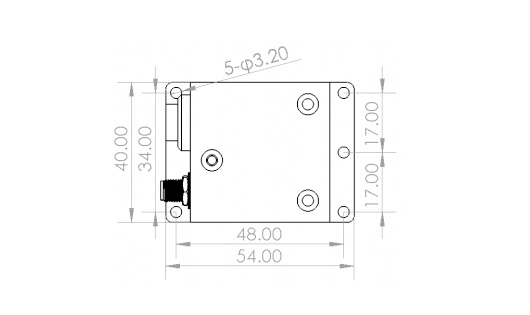

尺寸圖

尺寸

長54.00 寬 40.00 高30.00 mm
